SOLIDWORKS 焊件设计

灵活、高效、易用

在SOLIDWORKS 中独具特色的焊接结构件设计专用工具

焊件设计模块包含在所有SOLIDWORKS版本中,此焊件设计工具高效易用。独特的设计功能能帮助您快速设计各类焊接结构件,并且自动生成焊件下料清单和焊接子件工程图。

SOLIDWORKS 焊件是一个独具特色的高级焊接结构件设计模块。与传统方式不同本模块使用多实体零件方式处理各类复杂的焊接结构件设计任务,这使得焊件设计过程高效易用。

在此焊件设计模块中不需要对焊接子件进行复杂的装配配合操作,就可以快速定位焊接子件,并自动对结构进行裁剪。专用功能还可快速添加焊接角撑板、顶端盖等专用焊接结构。同时还可自动生成焊件切割清单、焊接明细表,为后续下料、焊接生产制造做好准备。

高效易用的焊接结构件设计模块

传统的焊接件设计通常需要在零件层完成每个结构件的切割,并在装配体中进行复杂的装配,这个过程非常的复杂。同时在设计变更时也会非常容易造成错误。在SOLIDWORKS中包含的Weldments焊件设计模块是一个灵活、高效和易用的焊接结构件设计专业模块。该模块可以帮助你创建各类焊接件设计, 例如,各类焊接机架、组焊件、钣金组焊件和其它焊接结构件。

相比传统设计方式,本模块具有独特的优势:

  • 独特强大的焊接结构件设计功能
  • 无需复杂的装配过程,轻松创建焊件设计
  • 高度易用和高效
  • 自上而下的设计方式
  • 相比传统方式提升效率50%-80%
  • 综合出错率降低50-90%
  • 支持钣金焊件的混合设计方式
  • 盈想InSun独家提供GB焊件轮廓库

快速创建各类焊接件设计、下料清单和工程图

在机械产品中,焊接零件通常占有很高的比例,这些焊接件通用使用型材、板材、钣金件焊接加工而成。利用独特的焊件设计模块,你可以快速创建各类焊接件3D设计,快速创建型材结构件、角撑板、顶端盖、焊缝等结构特征。并且根据设计自动生成完整的下料清单,此下料清单随设计过程自动更新,无需人为统计。同时还可为焊接结构件生成完全可符合制造需的工程图、焊接明细表。

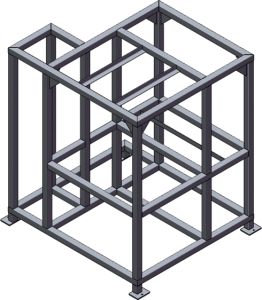

Weldments

盈想InSun提供的完整GB焊件库

提供专业的应用本地化服务,你可在焊件设计过程使用完全符合GB的焊件轮廓。盈想提供完整GB型材库,例如,H型钢、T型钢、扁钢、角钢、不等边角钢、槽钢、方管、矩形管、工字钢等。使您在产品设计中能够使用完全符合相关标准的型材库,从而保证设计符合相关行业和公司标准。同时盈想还可根据您的业务需求定制完全客制化的型材库和零部件属性。

宁波风机有限公司 研发工程师 张工

我们的产品由大量的型材、板件、钣金折弯件焊接而成。以前我设计此类零件时需要花费大量的时间,并且无法保证设计的一次准确。在我们使用SOLIDWORKS焊件多实体设计方式后,产品设计时间缩短了80%,并且几乎不会出错!

面临挑战:

在一些机械产品中焊接件占全部零件的30%-70%。

如何在产品研发过程中快速高效的完成焊接件的设计?
如何在设计、变更过程中保证复杂焊接结构件设计时准确性?
如何快速生成准确焊接子件下料清单?

这些问题一直都是机械设计人员面临最大的挑战。传统的设计方式很难保证设计人员能高效准确的完成复杂焊接件设计任务。

解决方案:

专业的焊件设计模块包含在SOLIDWORKS Professional在和SOLIDWORKS Premium的任何一个版本中。无需额外的插件或附件模块,你就可以直接高效的完成焊接结构件的设计任务。

典型应用:

包含大部分的机械设备中的焊接结构件都非常适合使用此模块进行高效的设计,其它中包含:

  • 各类设备机架
  • 各类撬装设备机架
  • 机床设备机架
  • 矿山设备结构件
  • 工程机械结构件
  • 钣金组焊件
  • 其它任何焊接结构件

应用案例:

SOLIDWORKS 功能版本

标准功能版本和盈想增强版本
