SOLIDWORKS 钣金设计

高效、易用、准确

在SOLIDWORKS 中提供易用且功能强大的钣金设计专用工具

钣金设计模块包含在所有SOLIDWORKS打包版本中,此钣金设计工具高效易用。丰富的设计功能和多种可自定义的展开计算方式可帮助您快速设计各类钣金产品的同时确保展开尺寸的精准。

Control Box 选择 SOLIDWORKS Electrical Professional 软件是因为它易于使用,完全集成于 SOLIDWORKS 机械设计软件内部并能为机械和电气零部件输出单一的材料明细表 (BOM)。“分开电气柜结构设计和电气系统设计并不合理,”Corbin 解释道,“除集成原理图和机械设计程序包所带来的效率外,SOLIDWORKS Electrical 还允许我们在 3D 环境下为电气柜建模。”
“我们对 SOLIDWORKS Premium 机械设计软件的使用非常频繁,”Corbin 补充道,“SOLIDWORKS 机械设计程序包让我们印象深刻,我们相信将电气设计集成到多功能 3D 程序包会在现有基础上带来更多优势。”

加快设计、促进协作

自实施 SOLIDWORKS Electrical Professional 软件以来,Control Box 不仅缩短了电气设计时间并在同时输出更高质量原理图, 还帮助客户和合作伙伴节省了时间。“新增的 SOLIDWORKS Electrical 软件理顺了我们的流程,”Corbin 强调说,“我们的流 程变得更快,SOLIDWORKS Electrical 为我们节省了 10-20% 的时间,我们可以生成专业、优秀的原理图。”

研发总监 Tim Corbin

“SOLIDWORKS Electrical 非常适合用于设计更改,因为它能在任何您做出更改的时候自动更新3D 布局图。”

Control Box Case Study_CHS4

Control Box Ltd. 专门从事工业电气、过程控制、工业信息技术 (IT) 和过程监控系统的设计、开发和实施。这家总部位于新西兰的电气工程和制造公司可处理从单一组件到统包等各种项目,并将电气与控制系统相集成,为整个工厂提供支持。公司团队由富有经验的电气工程师和工业电工组成,在理解项目复杂度和交付有效解决方案方面享有盛誉。公司与原始设备制造商 (OEM) 协作,并且其他电气工程公司都寻求与 Control Box 协作以充分利用其行业领先的专业技术。由于公司的成功源自其技术知识,因此 Control Box 专注于利用先进设计和制造技术发展其系统。据总监 Tim Corbin 称,这就是为何 Control Box 在 2011 年实施 SOLIDWORKS® Premium 机械设计软件,又在 2012 年添加 SOLIDWORKS Electrical Professional 电气设计软件的原因。“我们购买 SOLIDWORKS Premium 软件目的是使外壳设计变得顺畅并与我们的机械 OEM 合作伙伴更加轻松的集成,”Corbin 回忆道,“最初,我们通过结合使用 AutoCAD® Electrical 和 Microsoft® Visio® 软件来绘制电气原理图。当 SOLIDWORKS Electrical 软件问世后,我们立即选择采用它以利用更集成解决方案所具有的优势。”

SWE BOX

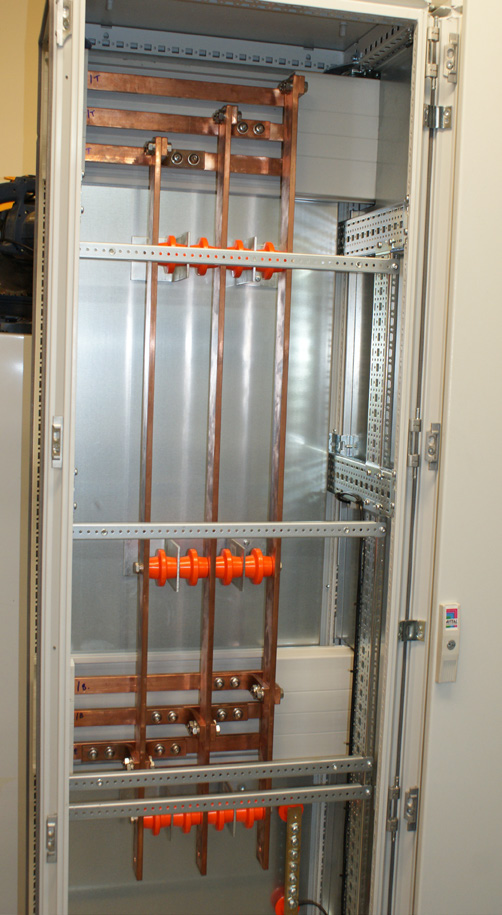

Control Box Case Study_CHS2

提高准确度,生产尺寸合适控制柜

SOLIDWORKS Electrical 3D 软件所具有的更高准确度可使 Control Box 以更为一致的方式响应客户需求且工厂占地面积 更小。“客户们希望借助我们的控制面板最大限度利用空间以满足最终用户的占地面积要求,并且使用更少材料以帮助他们节省金钱,”Corbin 解释道,“例如,对于由铝制成的设备,客户希望尽可能减少用料,压缩可用空间,同时确保面板和所有电子元件安装合适。由于准确性提高,因此我们可以不必像过去那样进行返工和 修整,便能确保所有 PLC、变压器、电源及其他电气零部件安 装合适,”Corbin 指,“SOLIDWORKS Electrical 允许我们调 整系统至适合尺寸。”

挑战:

使电气控制箱、面板和系统的开发变得顺畅,以在 城市和工业用水和废水系统的开发过程中更好的 与 OEM 合作伙伴协作。

解决方案:

SOLDIWORKS Electrical Professional 电气设计软件添加至现有 SOLIDWORKS Premium 机械设计和分析软件实施中。

优势:

  • 电气设计时间缩短了 10% 到 20%
  • 借助 3D 机柜布局图提高质量
  • 增加面板设计准确率
  • 避免设计错误和返工

    “我们在之前评估了多款3D软件的钣金功能,最终我们选择了SOLIDWORKS 。主要原因是它的多实体钣金功能非常强大,同时丰富的钣金展开计算方式可以方便的帮助我们获得精确的产品展开尺寸。

瑞基机械技术总监
